Ventilationsaggregat med värmeåtervinning: siffrorna förklarade

86 procent. Ibland 90. Mätt i labb. Sällan hela året. Databladet för ett ventilationsaggregat med värmeåtervinning är fullt av siffror som ser exakta ut, men de är framtagna enligt en standard du aldrig hört talas om och under förhållanden ditt hus aldrig kommer att ha.

Här går vi igenom vad temperaturverkningsgraden faktiskt säger och varför utfallet över ett helt år blir lägre än toppvärdet i broschyren. Växlartyperna får också var sin genomgång.

Temperaturverkningsgrad: så läser du siffran

Temperaturverkningsgraden anger hur stor del av värmen i frånluften som växlaren för över till tilluften. Står det 86 procent behåller huset merparten av den värme som annars hade försvunnit ut med avluften. Så långt är siffran enkel.

Men den är ett laboratorievärde. Mätningen görs enligt en standard, oftast EN 308 eller EN 13141-7, vid bestämda temperaturer och balanserade luftflöden, utan inverkan av frost eller avfrostning. Swegon CASA R9-H Smart anges till exempel till upp till 86 procent enligt EN 13141-7, medan R7-H Genius redovisar sina 86 procent enligt EN 308. Samma procenttal, två olika prov.

Regeln blir därför: jämför bara siffror som mätts enligt samma standard, och titta på verkningsgraden vid ett luftflöde nära det ditt hus behöver. Värdet varierar nämligen med flödet.

"Två aggregat med samma procenttal i broschyren kan vara mätta på helt olika sätt. Vi ställer alltid modellerna bredvid varandra enligt samma standard och vid rätt flöde för huset, annars jämför man äpplen med päron", säger Anna, kundansvarig på FTXaggregat.se.

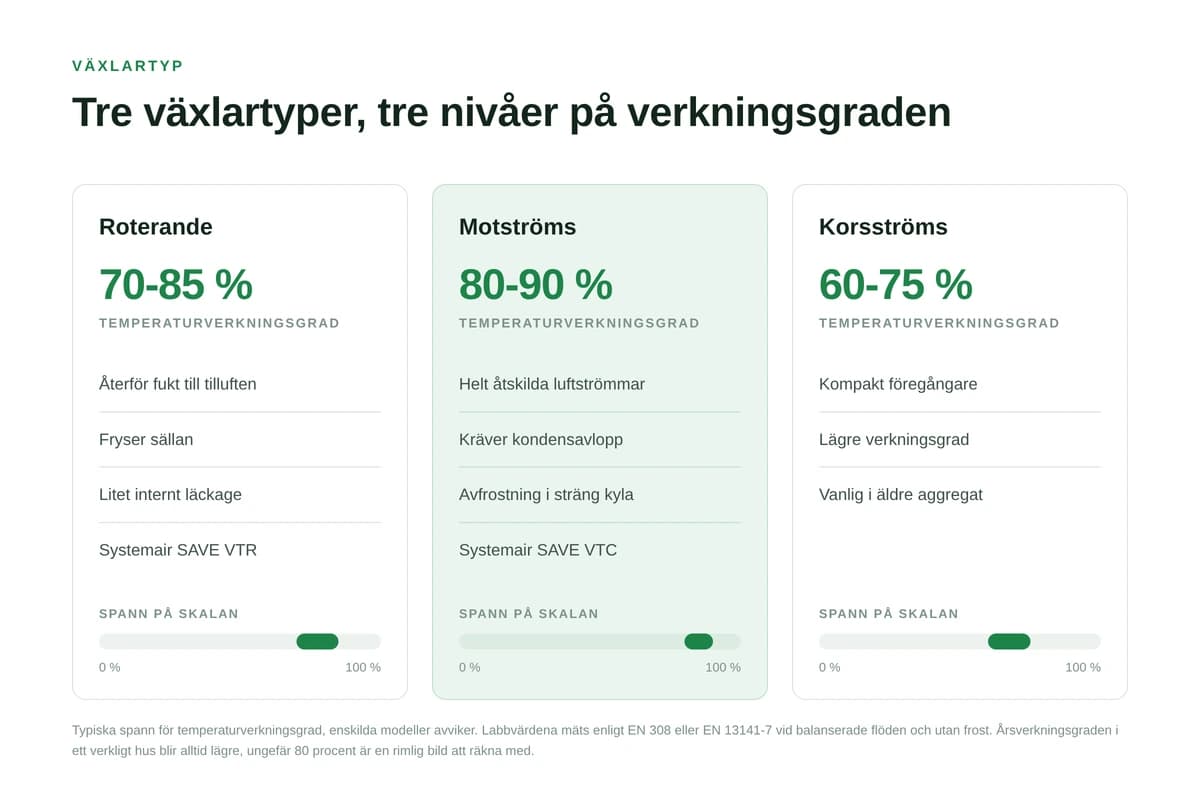

Växlartyp: hjärtat i ett ventilationsaggregat med värmeåtervinning

Spannet i annonserna beror till stor del på växlaren.

Roterande växlare: Ett hjul snurrar mellan luftströmmarna och bär värme, och ofta en del fukt, från frånluft till tilluft. Eftersom hjulet hela tiden växlar mellan varm och kall sida fryser det sällan. Baksidan är ett litet internt läckage där lukt och partiklar kan följa med tillbaka in.

Motströmsväxlare: Luftströmmarna passerar varandra i helt åtskilda kanaler. Ingen luft byter sida, bara värme, och det finns inga rörliga delar. Men fukten i frånluften kondenserar på växlarytorna, så aggregatet behöver kondensavlopp och i sträng kyla en avfrostningsfunktion.

Korsströmsväxlare: Föregångaren. Kompakt, men med lägre verkningsgrad, och numera vanligast i äldre eller enklare aggregat.

Siffrorna är typiska spann, enskilda modeller kan avvika. Svensk Ventilation beskriver växlartyperna närmare. Och modellnamnet skvallrar ofta om vilken växlare som sitter i lådan: Systemair SAVE VTR har roterande växlare, SAVE VTC har motströms.

Visste du att? När nya flerbostadshus upphandlas offentligt ställs ofta krav på minst 75 procents torr temperaturverkningsgrad för plattvärmeväxlare i FTX-system, ibland så högt som 80 procent. Mätningen görs enligt SS-EN 308, uttryckligen utan inverkan av kondens och frost.

Därför är årsverkningsgraden alltid lägre

Temperaturverkningsgraden beskriver växlaren i ett provrum. Årsverkningsgraden beskriver vad systemet återvinner över tolv månader i ett verkligt hus. Den blir alltid lägre.

Orsakerna är vardagliga. Vintertid pausar avfrostningen återvinningen då och då. En tillverkare av motströmsaggregat uppskattar stoppavfrostningen till 10-15 timmar per år i Mellansverige. Luftflödena är sällan perfekt balanserade. Och klimatet där huset står gör resten. Injusteringen vid installationen avgör dessutom om aggregatet alls arbetar vid rätt flöden, precis som den löpande skötseln.

En rimlig bild att räkna med: ett modernt FTX-ventilationsaggregat tar tillvara ungefär 80 procent av värmen i frånluften. I en vanlig villa kan det kapa flera tusen kilowattimmar av uppvärmningsbehovet på ett år.

En sak till, eftersom frågan dyker upp. FTX-aggregatets funktion är att flytta värme, inte att tillverka den. En primär värmekälla, som en värmepump eller fjärrvärme, behövs oavsett hur hög verkningsgraden är.

Vad kostar ett ventilationsaggregat med värmeåtervinning?

Priset styrs av storlek och växlartyp, och även styrningen spelar in. Ett byte där de befintliga kanalerna återanvänds landar på 40 000-75 000 kr efter ROT. I den summan ryms både material och arbete. Byggs systemet från grunden, med kanaler och don, ligger spannet i stället på 80 000-150 000 kr efter ROT.

Kommer du från ett äldre aggregat brukar kalkylen se bra ut. En sliten växlare som bara återvinner 30-50 procent lämnar mycket värme kvar att hämta hem.

Undrar du vad rätt växlartyp landar på hemma hos dig? Räkna ut vad ett aggregatbyte kostar hos dig, eller be oss komma ut och titta på förutsättningarna.

Vanliga frågor om siffrorna i databladet

Är motströmsväxlare alltid bättre än roterande? Nej. Motströms ger högre temperaturverkningsgrad och helt åtskilda luftströmmar, men en roterande växlare återför fukt till tilluften och klarar sträng kyla utan avfrostning. I kalla delar av landet kan den roterande därför vara det klokare valet.

Varför når mitt aggregat aldrig procenttalet i databladet? Värdet mäts i labb, utan frost och vid balanserade flöden. Avfrostning och obalans i flödena drar ner utfallet över året, och klimatet gör sitt. Rätt injustering och regelbunden skötsel tar dig närmare databladet.

Hur ser jag vilken växlartyp ett aggregat har? Det står i databladet under värmeväxlare. Ofta avslöjar modellbeteckningen det också, som hos Systemair där VTR är roterande och VTC motströms. Vet du inte vad som sitter i ditt hus, skicka ett foto på aggregatets typskylt så hjälper vi dig läsa av den.

Vad kostar det att gå upp i verkningsgrad? Ett byte av FTX-aggregat där kanalerna behålls kostar 40 000-75 000 kr efter ROT. Hur snabbt det betalar sig beror på elpriset och på hur svag den gamla växlaren är.
