Toppanslutet eller sidoanslutet FTX-aggregat?

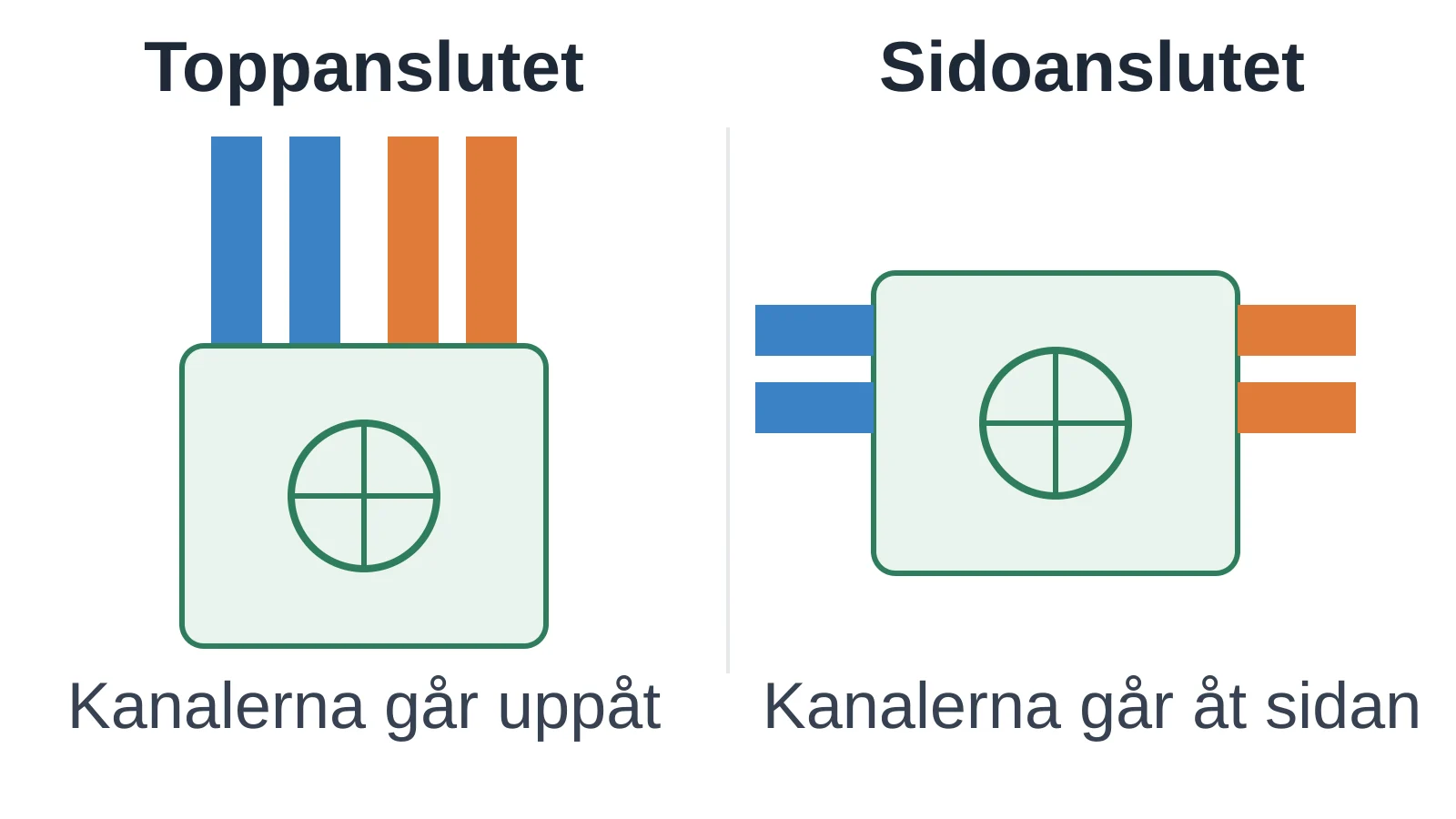

Ett toppanslutet FTX-aggregat har sina kanalanslutningar på ovansidan, ett sidoanslutet har dem på sidan. Vilket utförande du ska välja avgörs av var aggregatet ska stå och åt vilket håll kanalerna kommer in i rummet. Toppanslutna modeller hängs på väggen eller står på golvet med kanalerna rakt upp, medan sidoanslutna modeller passar där kanalerna går vågrätt, till exempel på vinden.

Frågan är viktigast när ett gammalt aggregat ska bytas. Då finns kanalerna redan, och ett nytt aggregat som ansluts åt samma håll kräver minst ombyggnad. Här går vi igenom skillnaden, vilka modeller som finns i varje utförande och hur du tar reda på vad som sitter hemma hos dig.

Fyra kanaler ska anslutas till aggregatet

Ett FTX-aggregat har två fläktar och fyra kanalanslutningar. Uteluften kommer in utifrån och går genom filtret och värmeväxlaren. Därefter blåses den ut i sovrum och vardagsrum som tilluft. Frånluften sugs från kök och badrum, lämnar över sin värme i växlaren och går sedan ut ur huset som avluft. De två luftströmmarna blandas aldrig.

Anslutningen talar om var på aggregatet de fyra kanalerna sitter. Det är alltså en fråga om form och plats, inte om hur bra aggregatet är. Verkningsgrad och ljudnivå är andra frågor som du jämför för sig.

Toppanslutet: kanalerna går rakt upp

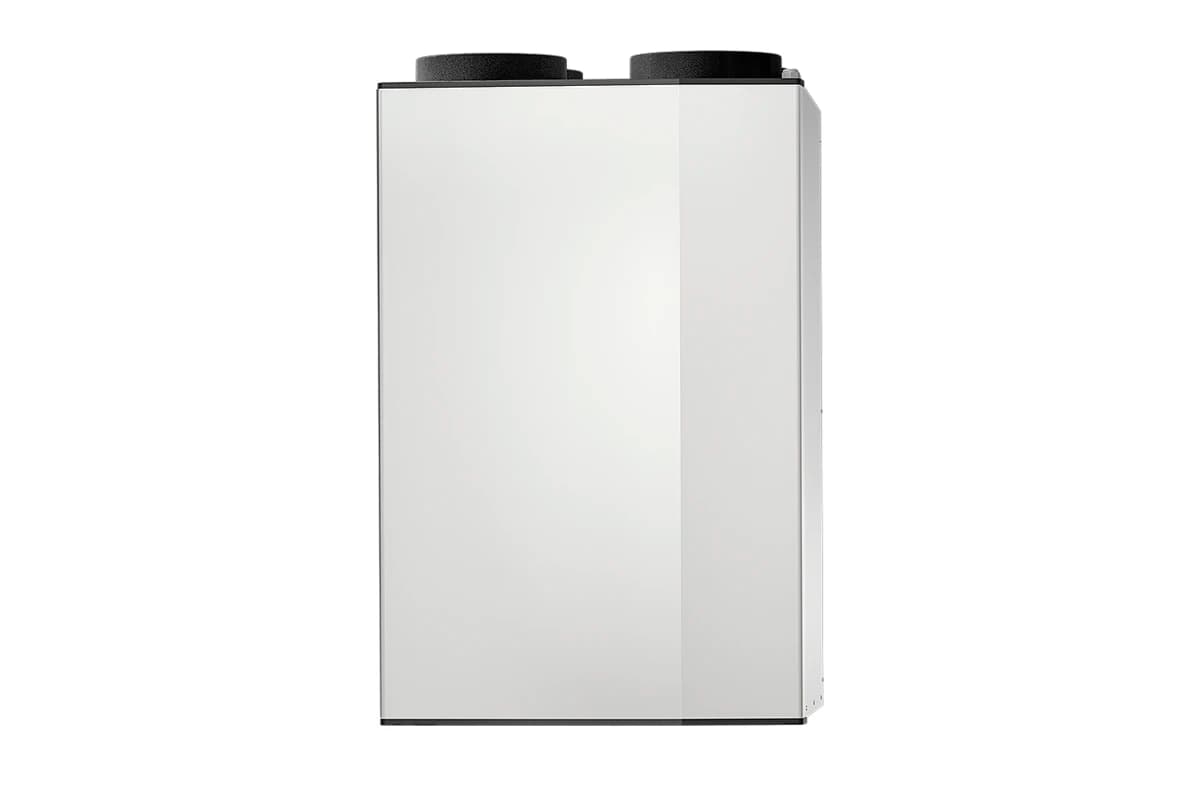

På ett toppanslutet aggregat sitter alla fyra anslutningarna på ovansidan. Kanalerna går upp genom bjälklaget mot vinden, och aggregatet hänger på väggen eller står på golvet under dem. Det utförandet passar i en tvättstuga eller ett teknikrum där kanalerna kommer ner genom taket.

I vår produktdata är de flesta toppanslutna modellerna väggmodeller eller golvmodeller för varma utrymmen. Exempel är Swegon CASA R3 och R5, Östberg HERU 100 T EC, Systemair SAVE VTR 275/B och Flexit Nordic S4. Flera av dem finns i höger- och vänsterutförande. Det betyder att det finns en spegelvänd version, så att anslutningarna hamnar på den sida där kanalerna faktiskt kommer ner.

Ett undantag är Acetec EvoAir A110T G4. Den är toppansluten men enligt vår data också godkänd för kallt utrymme.

Sidoanslutet: kanalerna kommer in vågrätt

Ett sidoanslutet aggregat har anslutningarna på sidan. Kanalerna kan då dras vågrätt in i aggregatet, och det passar när aggregatet står på vindsbjälklaget eller på golvet i ett lågt utrymme.

Acetec EvoAir A100S G3 är ett exempel. Den är sidoansluten med 160 mm kanaler, återvinner upp till 89 procent av värmen och är godkänd för kallt utrymme. Den kan alltså stå på en kall vind. Andra sidoanslutna modeller är Östberg HERU 100 S EC, Systemair SAVE VSR 300 och Flexit Nordic L6 SW.

Det finns också lågbyggda modeller för montage i tak eller på vind. Flexit Nordic CL2 till CL4, Östberg HERU 90 LP EC och Systemair SAVE VSR 200 hör dit. De är byggda för att ta liten höjd, och anslutningen sitter på sidan.

Visste du att? Swegons modeller med H i namnet, CASA R5-H, R7-H och R9-H, är gjorda för att ligga horisontellt på vinden eller hänga i taket. De är enligt vår data godkända även för kallt utrymme.

Utförandena jämförda

Tabellen bygger på vår produktdata för de modeller som finns i vår databas över FTX-aggregat. Maxytan är ett riktvärde från produktdatan.

Köksmodellerna är en grupp för sig. De sitter över spisen och har en egen anslutning för spiskåpan. Vilka som passar i köket går vi igenom på sidan om FTX-aggregat för kök.

Vid ett byte styr de befintliga kanalerna valet

Ett toppanslutet aggregat går inte att sätta där ett sidoanslutet satt utan att kanalerna görs om, och tvärtom. Därför tittar vi först på hur kanalerna kommer in i rummet när vi planerar ett byte av FTX-aggregat.

Jämför också kanaldimensionen. Östberg HERU 100 T EC har 125 mm anslutningar, Acetec A100S har 160 mm och Acetec A200S har 250 mm. Skiljer sig dimensionen från de kanaler du har behöver anslutningarna anpassas, och det bedömer vi innan vi lämnar pris.

Priset påverkas mer av var aggregatet står än av anslutningen. Ett byte i tvättstugan kostar 40 000 till 55 000 kronor efter ROT-avdrag. Ett byte på vinden kostar 45 000 till 60 000 kronor. Ska aggregatet flyttas till en ny plats blir det mer kanalarbete. I vår priskalkyl ligger ett byte med flytt på 50 000 till 55 000 kronor, mot 40 000 till 45 000 kronor för ett enklare byte på samma plats. Mer om hur ett byte går till när kanalerna får vara kvar finns i byta ventilationsaggregat men behålla kanalerna.

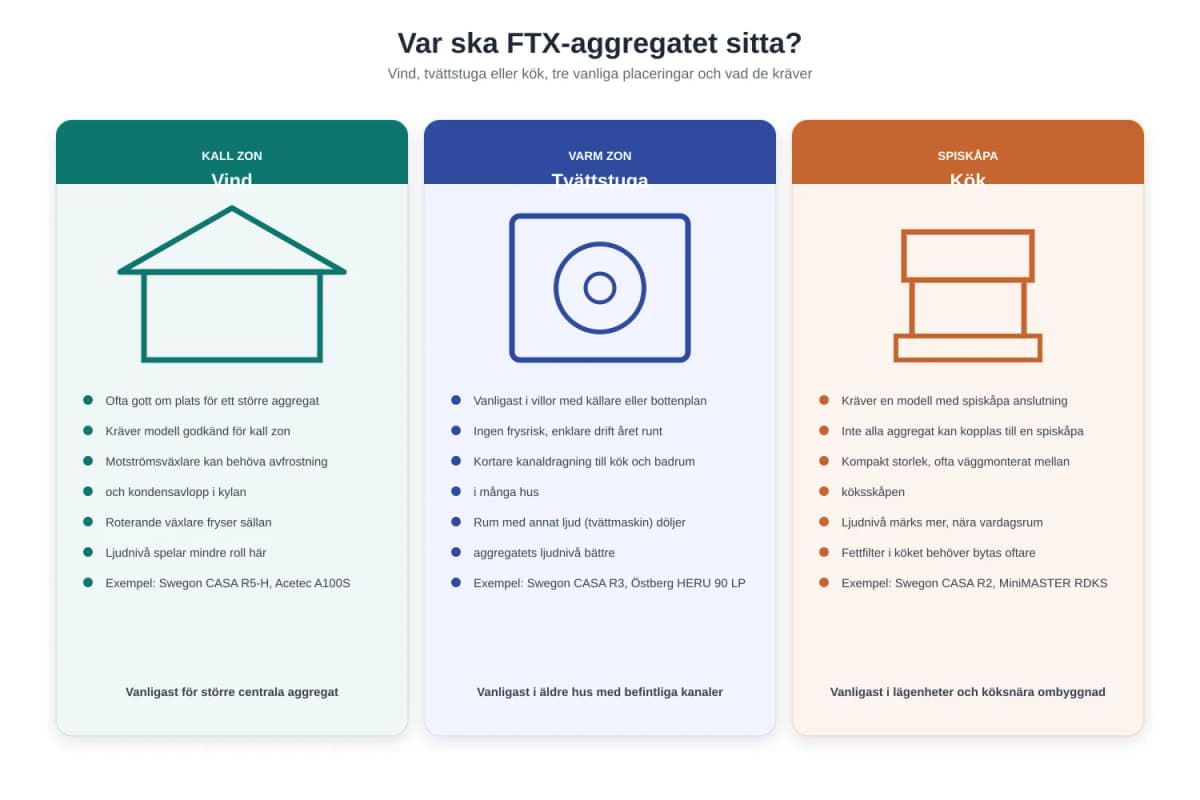

Bygger du ett nytt system har du större frihet. Då väljer du först plats och sedan det utförande som ger kortast och enklast kanaldragning. Läs mer om FTX-installation och i guiden var FTX-aggregatet ska sitta.

Så tar du reda på vad du har i dag

Gå fram till aggregatet och titta var de fyra kanalerna går in. Kommer de uppifrån är aggregatet toppanslutet. Går de in från sidan är det sidoanslutet. Ligger aggregatet ner på vinden är det troligen en liggande modell.

Titta sedan på typskylten. Där står fabrikat och modell, och hos Östberg berättar bokstaven efter siffran hur aggregatet ansluts. S står för sidoansluten och T för toppansluten, som vi förklarar i jämförelsen mellan HERU 100 S EC och 100 T EC.

Mät gärna kanalerna med en tumstock och fotografera hela uppställningen. Med bilder av aggregatet, typskylten och kanalerna kan vi göra en första bedömning av vilka modeller som passar innan vi kommer ut.

Vill du ha hjälp att välja? Fyll i kontaktformuläret och bifoga gärna bilderna, så kontaktar vi dig. Du kan också ringa oss på 010-168 98 07. Vill du först se vilka aggregat som passar husets storlek kan du prova vår guide för att välja FTX-aggregat.
