Kundcase: Acetec EvoAir A100S G3 på kallvind i 50-talsvilla
Varför valde vi Acetec EvoAir A100S G3 till en villa på 195 m² med självdrag? Så gick dimensionering, placering och installation till, på tre arbetsdagar.
Innehåll i guiden
Vilket FTX-aggregat passar i en 50-talsvilla där det enda lediga utrymmet är en kall vind? I det här projektet blev svaret Acetec EvoAir A100S G3. Huset ligger i södra Stockholm, är byggt 1955 och har 195 m² boyta. Tidigare hade det självdrag. Hela installationen tog tre arbetsdagar och familjen bodde kvar under arbetet. Projektet finns också beskrivet som referensprojekt hos Acetec.
Förutsättningarna i huset
Självdraget hade fungerat hjälpligt så länge huset var otätt. Efter fönsterbyte och tilläggsisolering blev luftväxlingen sämre, särskilt under vår och höst när temperaturskillnaden mellan ute och inne är liten. Familjen märkte tung luft i sovrummen på morgonen och imma på fönstren vintertid.
Det fanns inget teknikrum och ingen tvättstuga med plats för ett aggregat. Vinden var däremot rymlig och låg centralt över huset. Valet av placering styrde därmed valet av aggregat.
Därför blev det A100S G3
Fyra krav avgjorde. Aggregatet skulle vara godkänt för kall placering, rymmas genom vindsluckan, klara husets luftflöde med marginal och ha kanalanslutningarna på sidan så att kanalerna kunde dras rakt ut mot gavlarna.
A100S G3 är byggd för kalla utrymmen och väger 46 kg. Måtten är 765 × 557 × 483 mm, så aggregatet går att få upp genom en smal vindslucka. Eftervärmare och givare är monterade från fabrik. Det ger färre moment på vinden.
Växlaren är roterande och återvinner enligt tillverkaren upp till 89 procent av värmen. En roterande växlare fryser sällan och återför en del av fukten, vilket passar en kall placering.
Boyta eller luftflöde?
Acetec anger att A100S passar villor upp till ungefär 180 m². Huset är på 195 m², så valet kräver en förklaring.
Dimensioneringen utgår från det luftflöde huset behöver, inte från boytan. Boverkets krav på 0,35 l/s per m² ger här cirka 68 l/s. A100S klarar upp till 110 l/s. Aggregatet arbetar därför på en lägre fläktnivå vid normal drift, vilket ger lägre ljudnivå och elförbrukning. Ett större aggregat som A200S hade inte gett någon fördel i det här huset, bara ett tyngre aggregat på vinden.
Installation och injustering
| Moment | Utförande |
|---|---|
| Projektering | Luftflöden per rum beräknade utifrån planlösning och rumsvolymer |

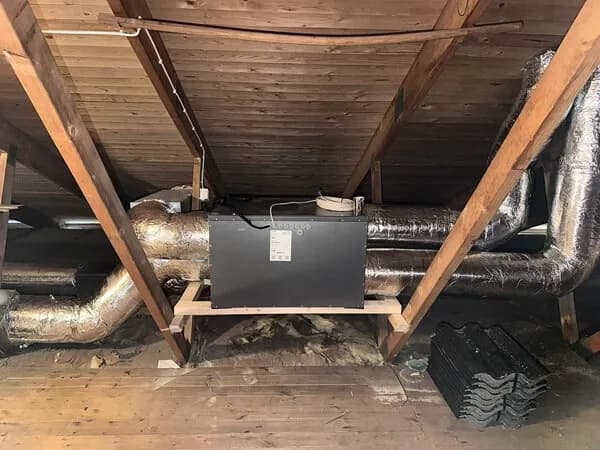

| Placering | Centralt på vinden, på ett vibrationsdämpat underrede mellan takstolarna |
| Kanaler | Ø160 mm, isolerade hela vägen på kallvinden |
| Don | Tilluft i sovrum och vardagsrum, frånluft i kök, badrum och tvättstuga |
| Injustering | Varje don uppmätt och inställt |
| Överlämning | Genomgång av EvoControl, appen och filterbyte |
Den centrala placeringen gav korta och symmetriska kanaldragningar. Korta kanaler betyder lågt tryckfall, och då räcker en lägre fläkthastighet. På en kallvind isoleras alla kanaler hela vägen. Annars bildas kondens och värmen går förlorad innan luften når rummen.
Resultatet
Ventilationen går jämnt dygnet runt oavsett årstid. Familjen upplever lättare luft i sovrummen och mindre imma på fönstren. Aggregatet hörs inte från bostaden.
Filtret byts en till två gånger per år. Styrningen skickar en påminnelse när det är dags och driften kan följas i Acetecs app EvoCloud.
